Leader sur son marché en France tout de suite après la guerre 39-45, la société PMP a permit de remettre en avant l’écartement HO dans le domaine du train électrique miniature

Chemins de Fer Electriques miniatures en HO des années 1946 - 1960

Les plans originaux de la CC 7001 PMP

Retour

Les locomotives PMP

CC 7001 PMP

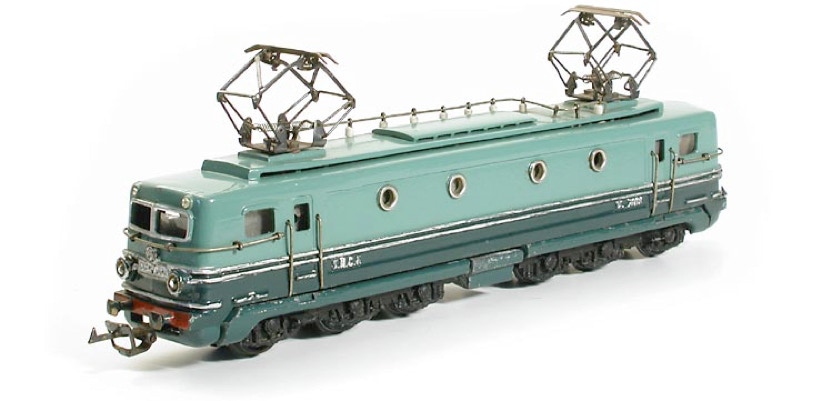

La CC 7001  PMP

Modèle reproduit dès 1953 en suivant de près l’actualité des records de vitesse établie par cette locomotive (331 km/h) en 1955. Esthétiquement très réussie avec ses nombreux détails rapportés : barres frontales, mains courantes, tampons et surtout des isolateurs et une ligne de toiture. Hublots, rambardes sont chromés.

Pour la première fois ce modèle propose l’inversion des feux selon le sens de la marche. Ce modèle très lourd (1,220 kg) était livré en standard avec deux moteurs mais pouvait être commandée avec la version à un seul moteur, moins puissante, mais plus économique.

Les plans de la caisse réalisés par Robert Leplat

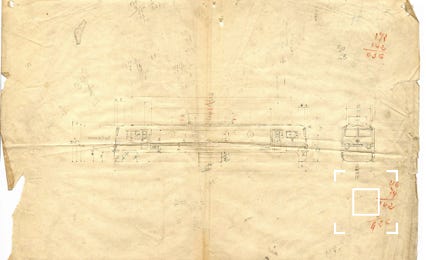

Dessin sur calque original réalisé par Robert Leplat

Une reproduction de ce dessin existe en vente
dans la boutique

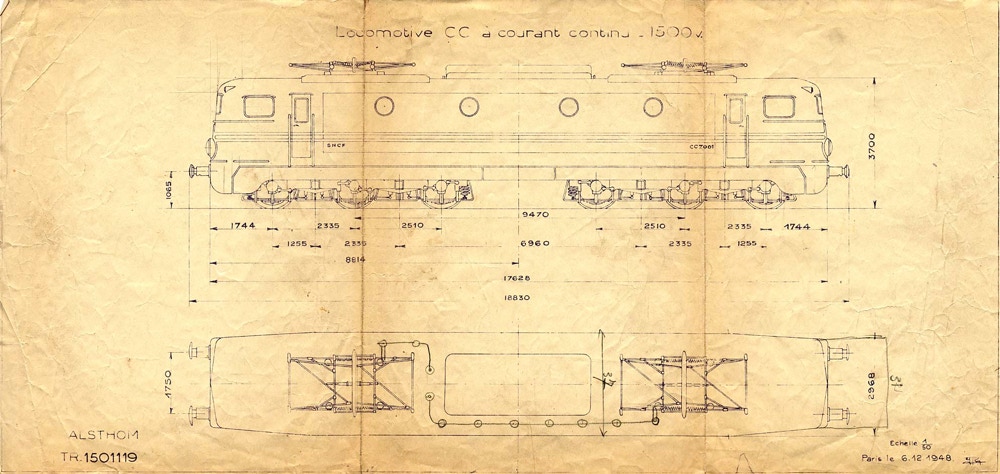

Dessin de la vraie locomotive par Alsthom

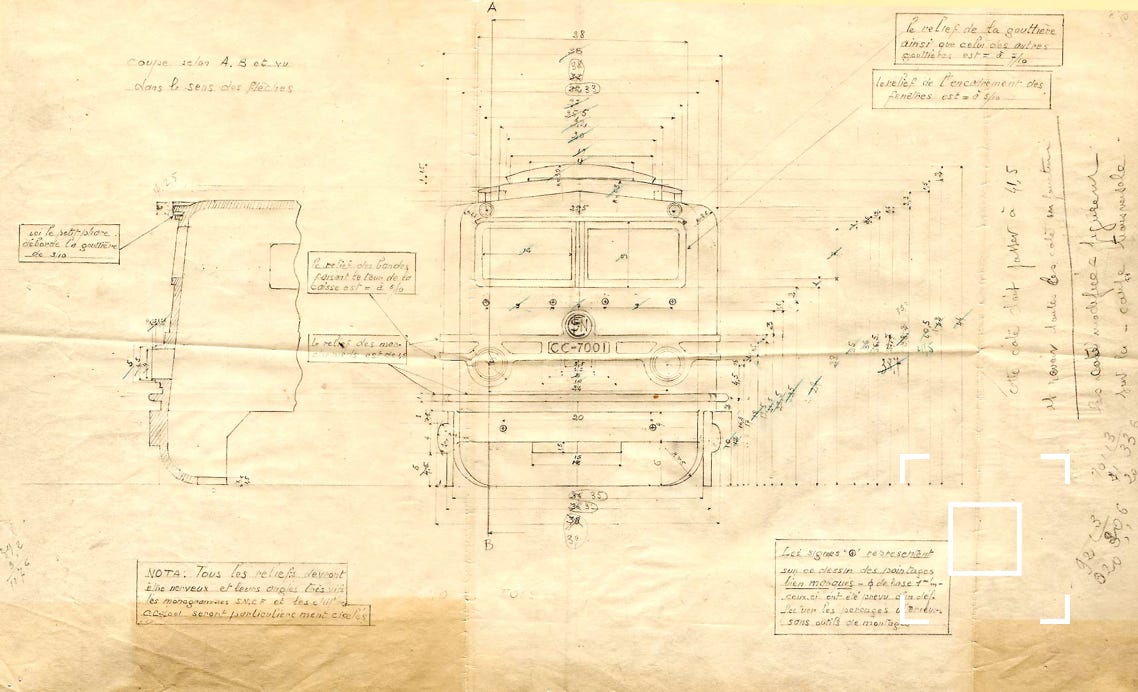

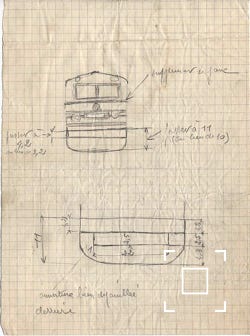

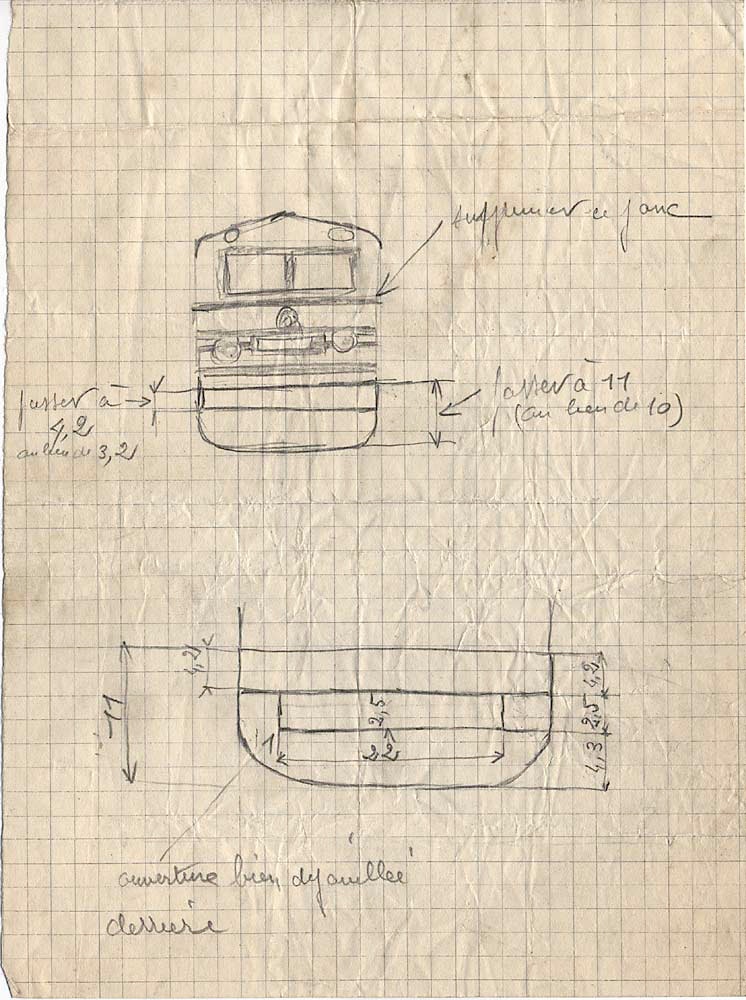

Première esquisse
de la face avant

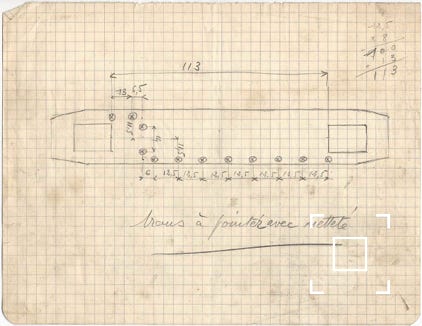

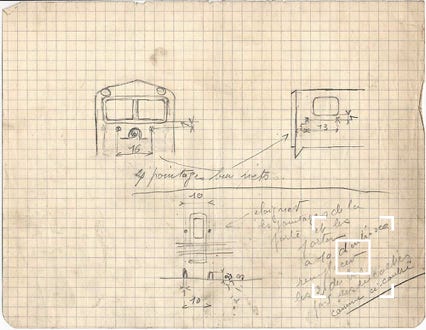

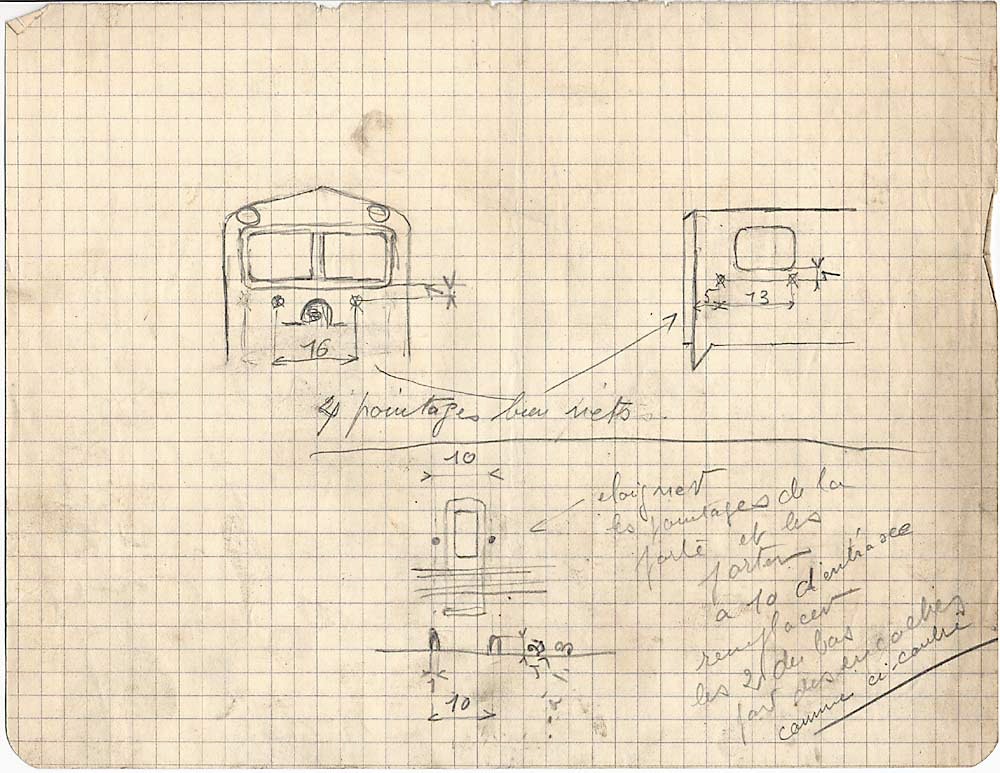

Etude des points de perçage pour le placement des rambardes

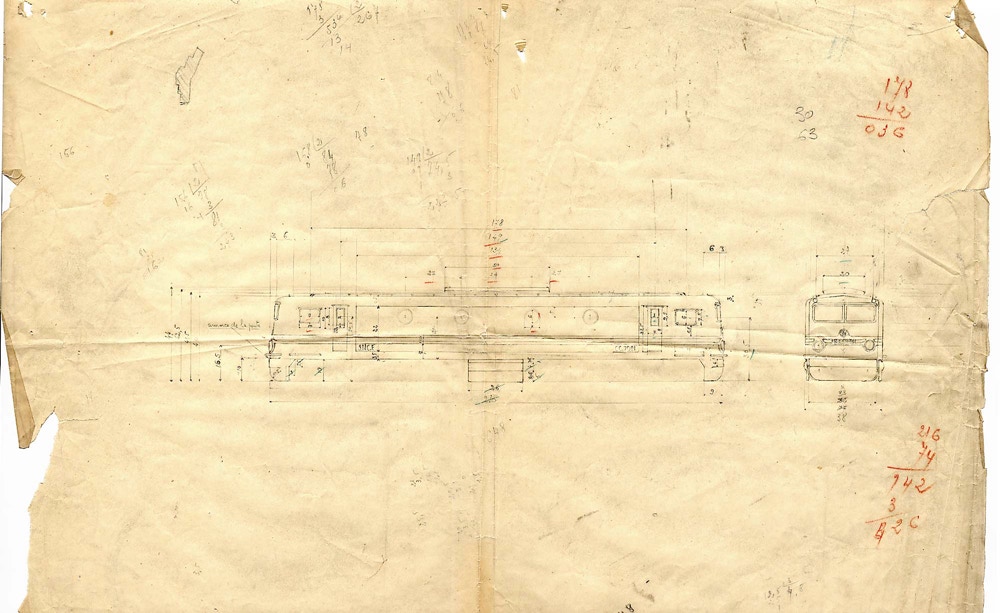

Calque complet avec les cotes définitives

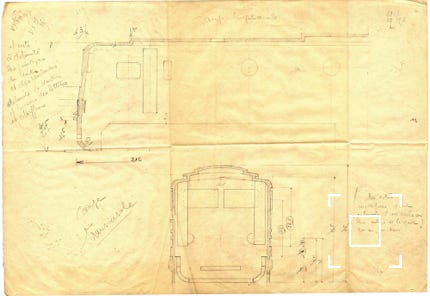

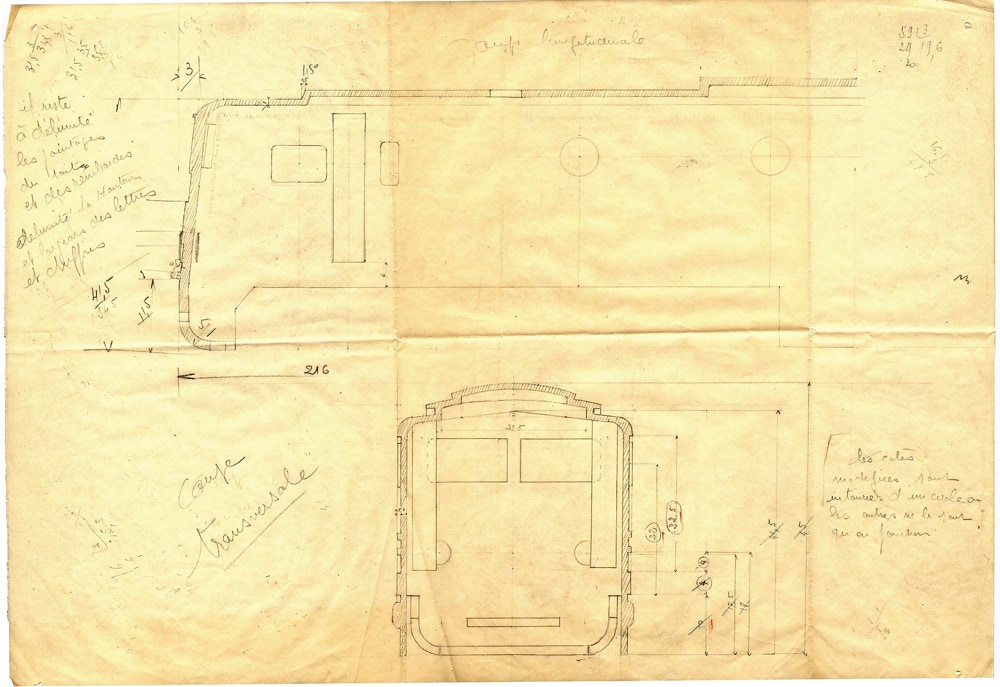

Coupe longitudinale

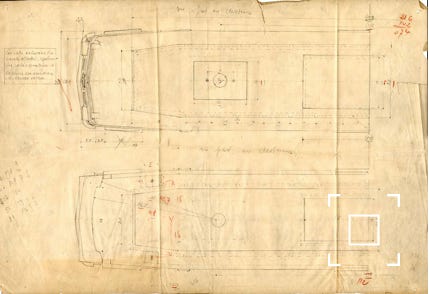

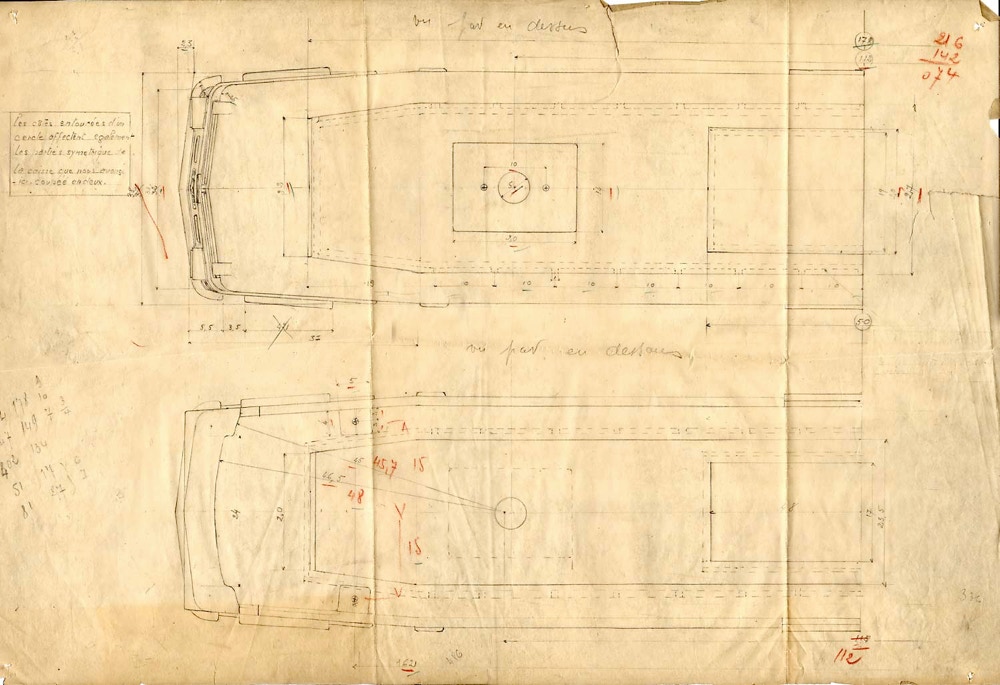

Calque du dessus avec cotation des trous pour les isolateurs

Placement des isolateur sur la ligne de toit

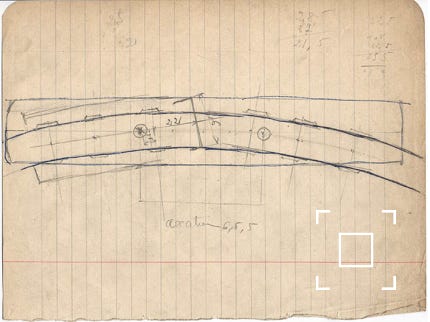

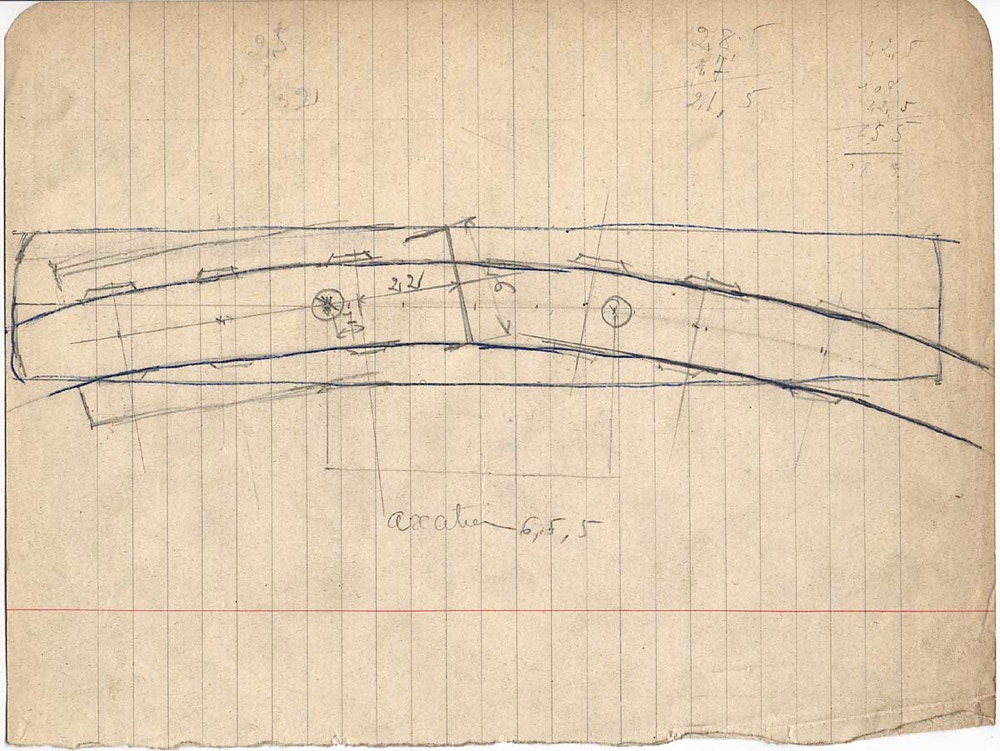

Inscription des boggies dans les courbes

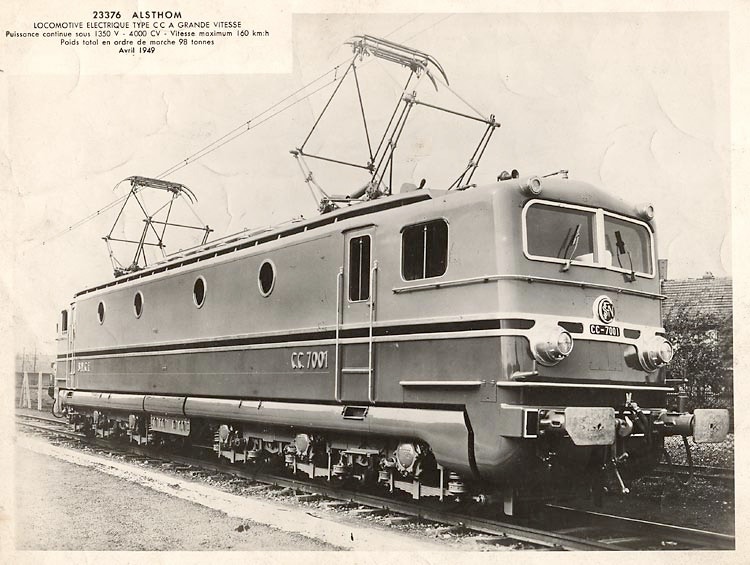

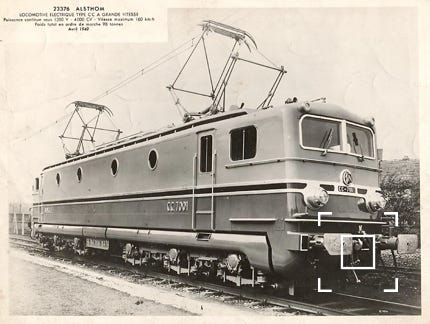

Photo de la vraie CC 7001

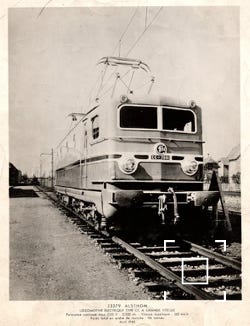

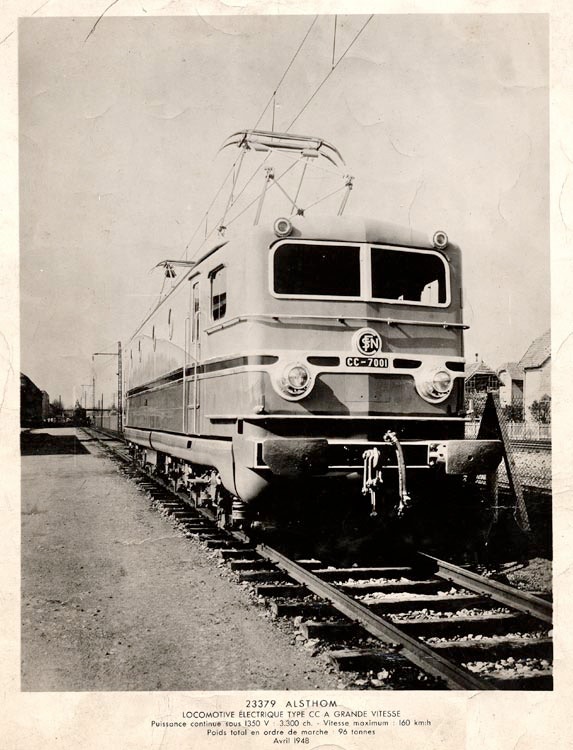

Une CC 7001 vue de face

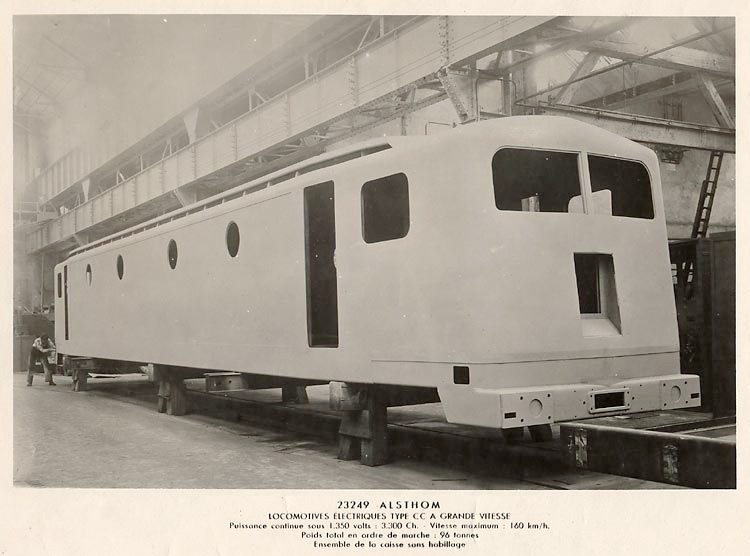

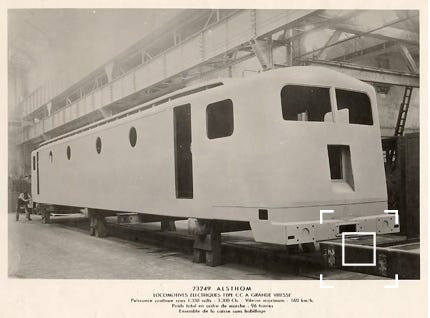

Une caisse en construction chez le fabricant Alsthom

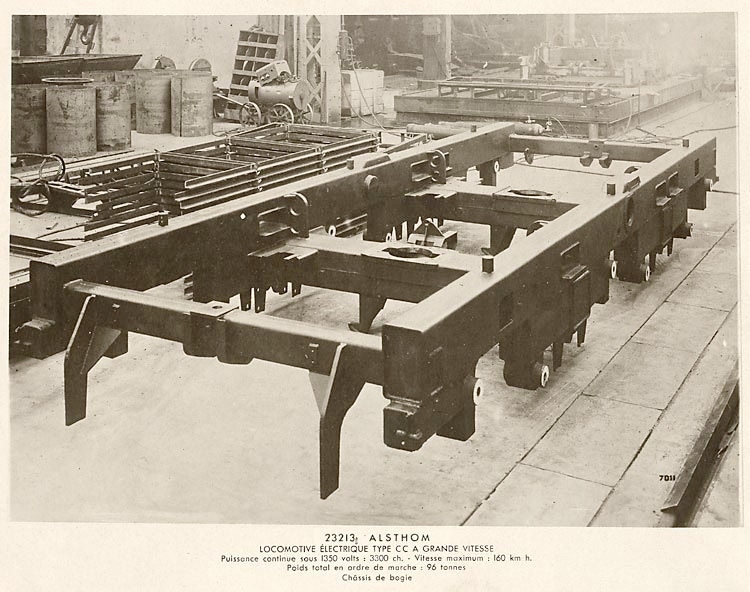

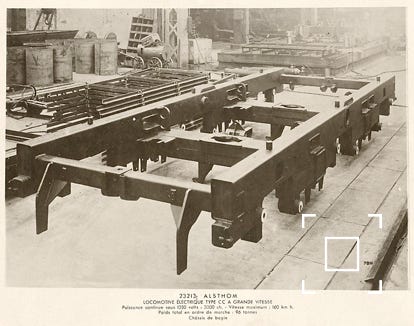

La carcasse d’un boggie

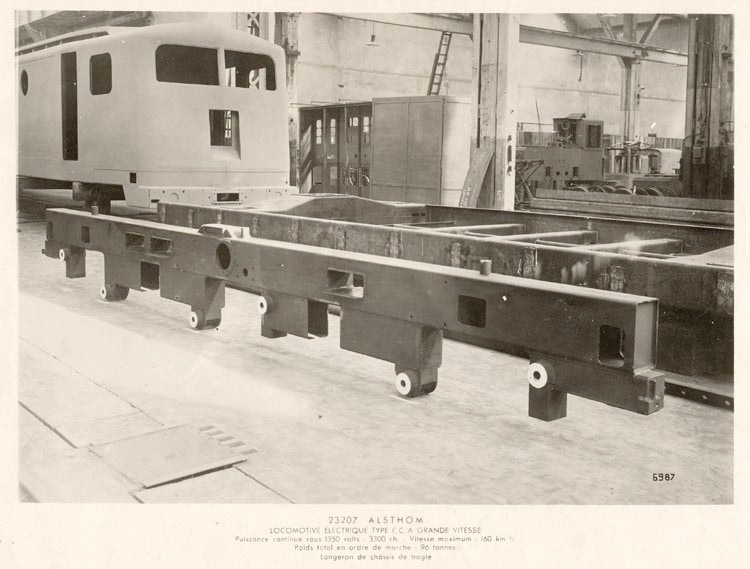

Dans l’atelier de chez Alsthom

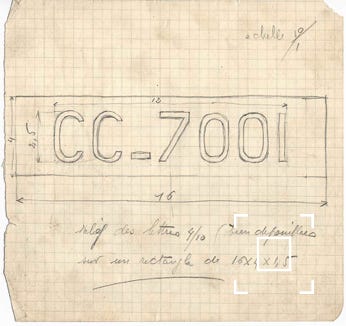

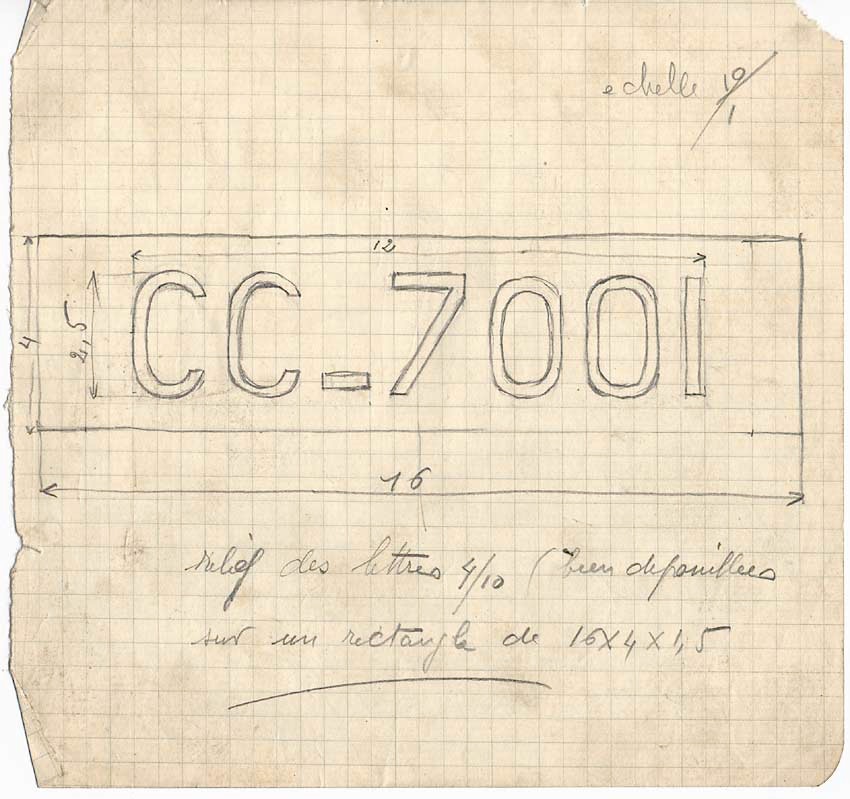

Détail de la gravure pour le nom

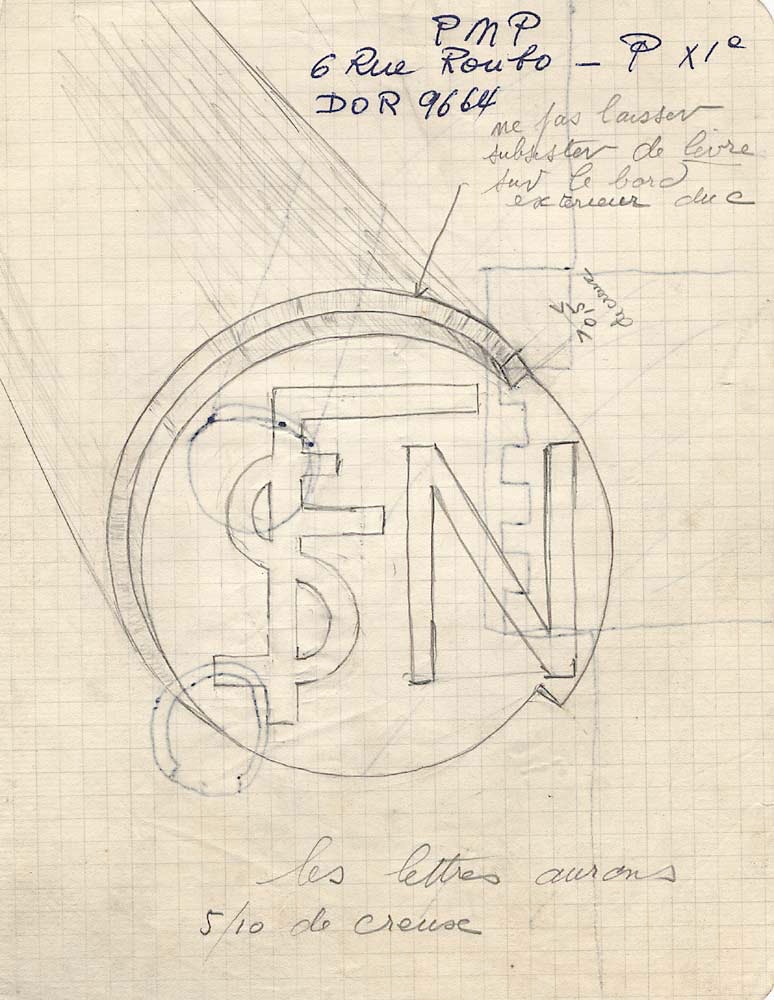

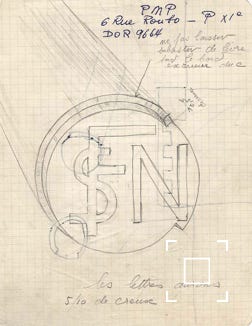

Détail de la gravure pour le logo rond SNCF

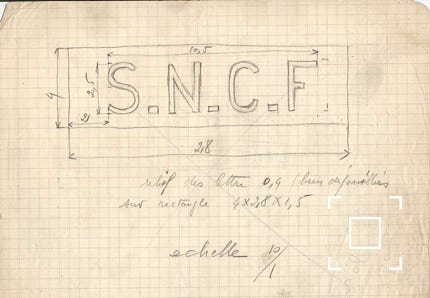

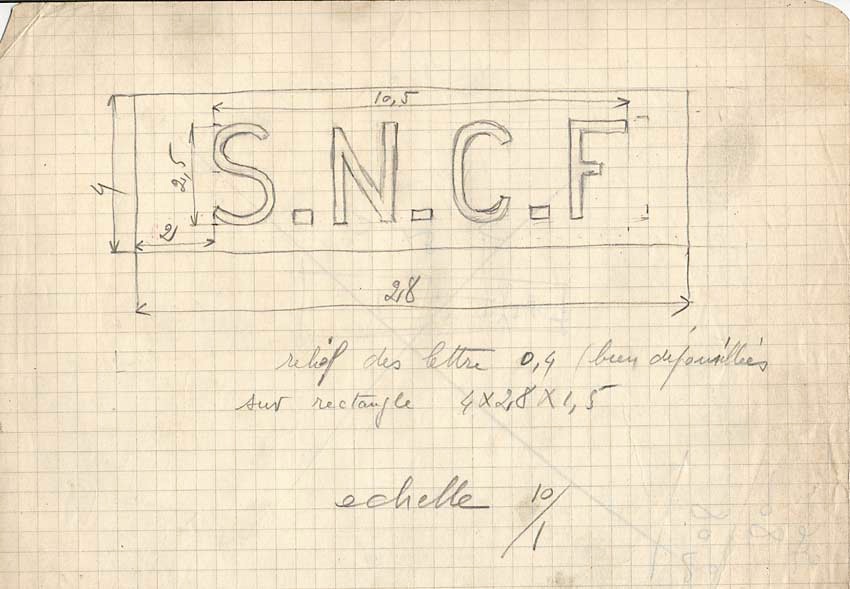

Détail de la gravure pour le signe SNCF

Les plans des boggies réalisés par Robert Leplat
